ГАЗ-34039-22 (23)
На гусеничном тягаче установлено два радиаторных отопителя с вентиляторами в кабине и один радиаторный отопитель в пассажирском салоне, использующие горячую жидкость из системы охлаждения двигателя, дополнительно в пассажирском салоне установлен автономный отопитель Прамотроник 4Д-24.
Гусеничные транспортёры могут буксировать прицеп категории О2 по ГОСТ Р 52051-2003 с полной массой до 2000 кг.

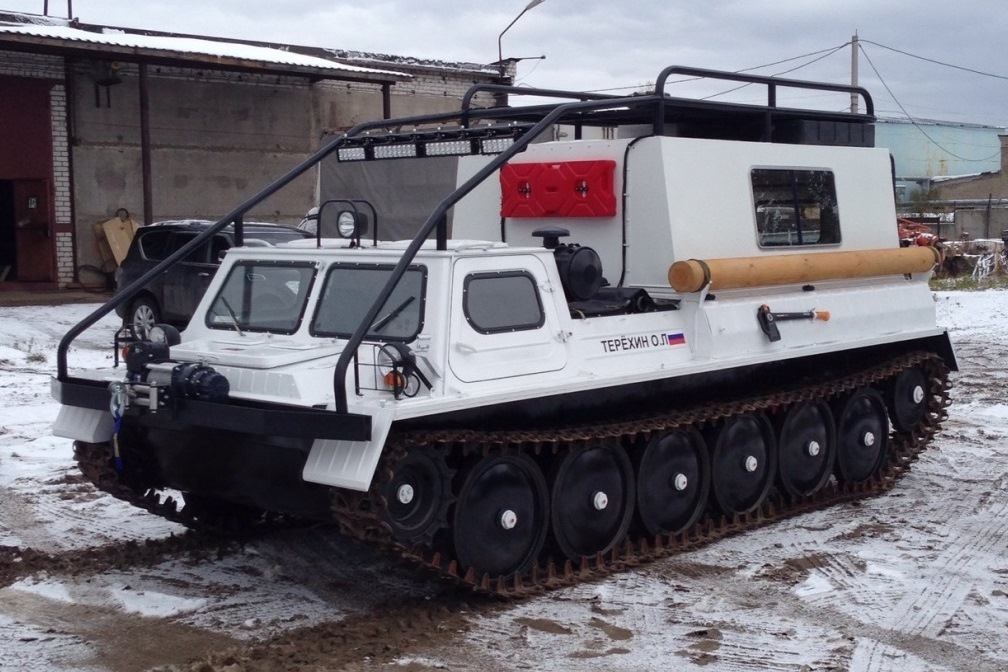

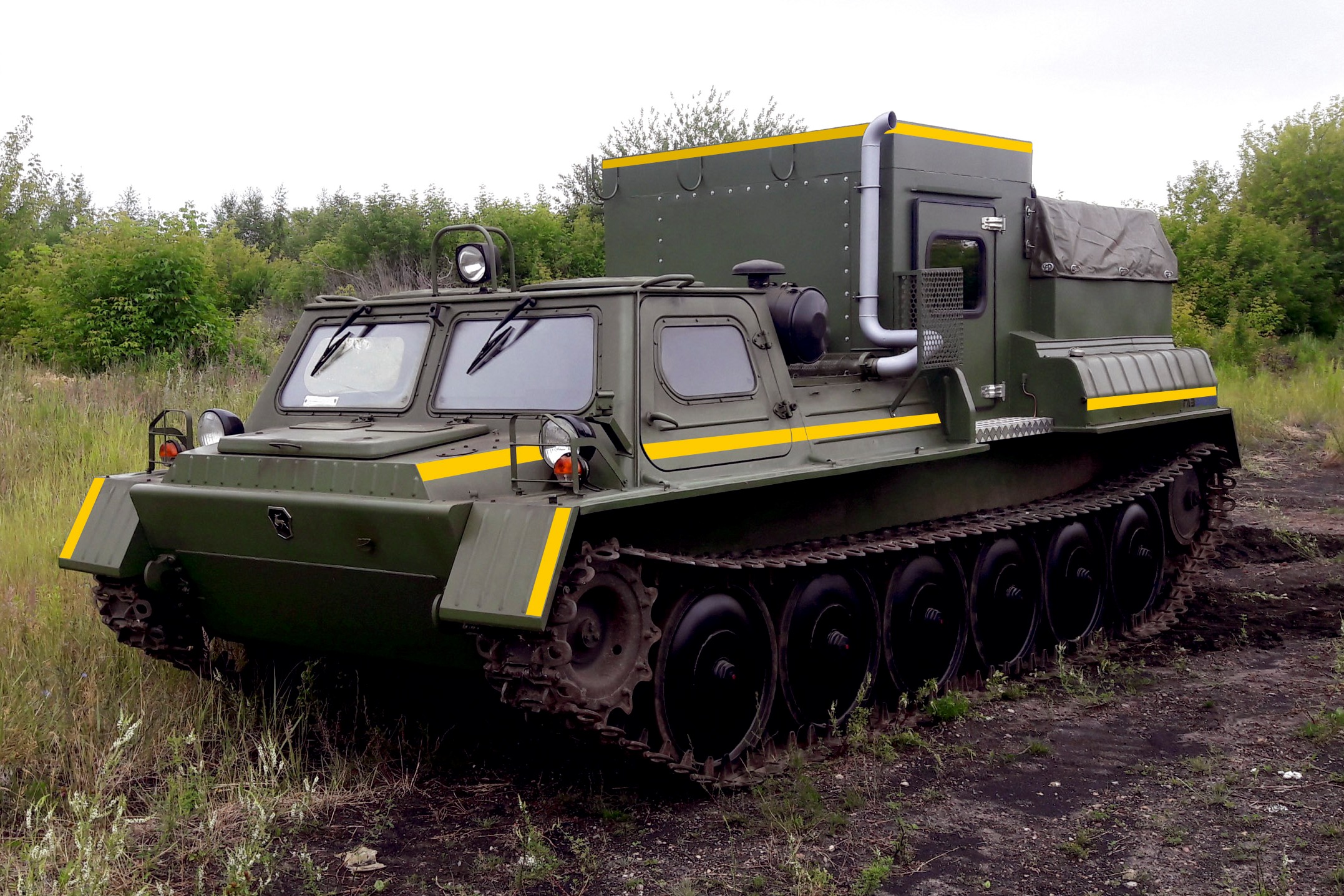

ГАЗ-34039-22 и ГАЗ-34039-23 является наиболее удобной для переоборудованию по техническому заданию заказчика:
- Высокий кунг, с различными доработками;
- Изотермические кунги;

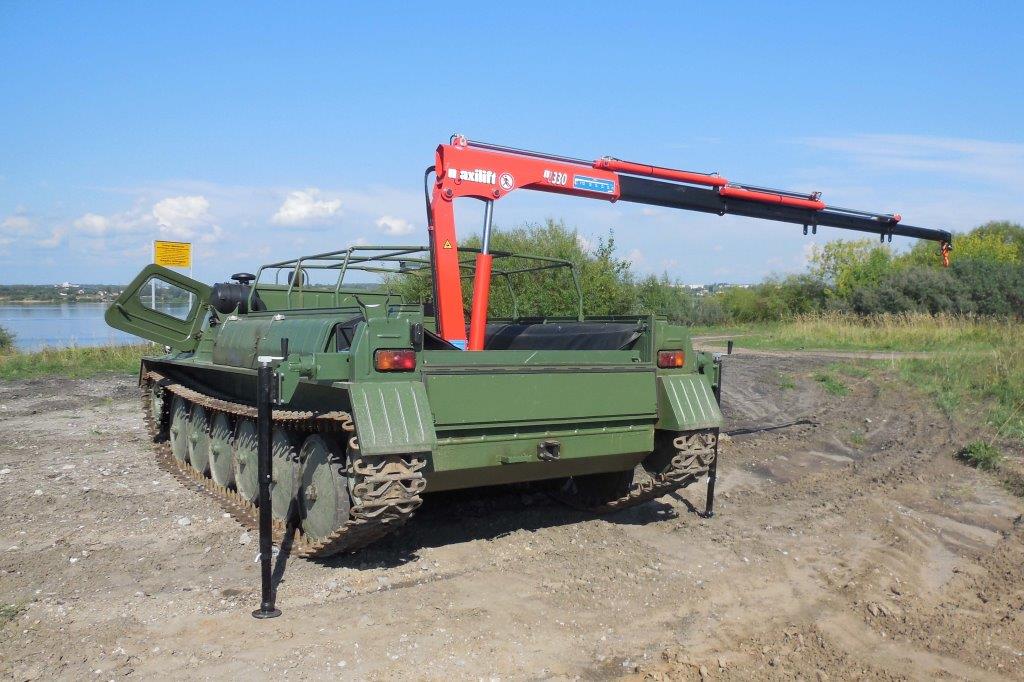

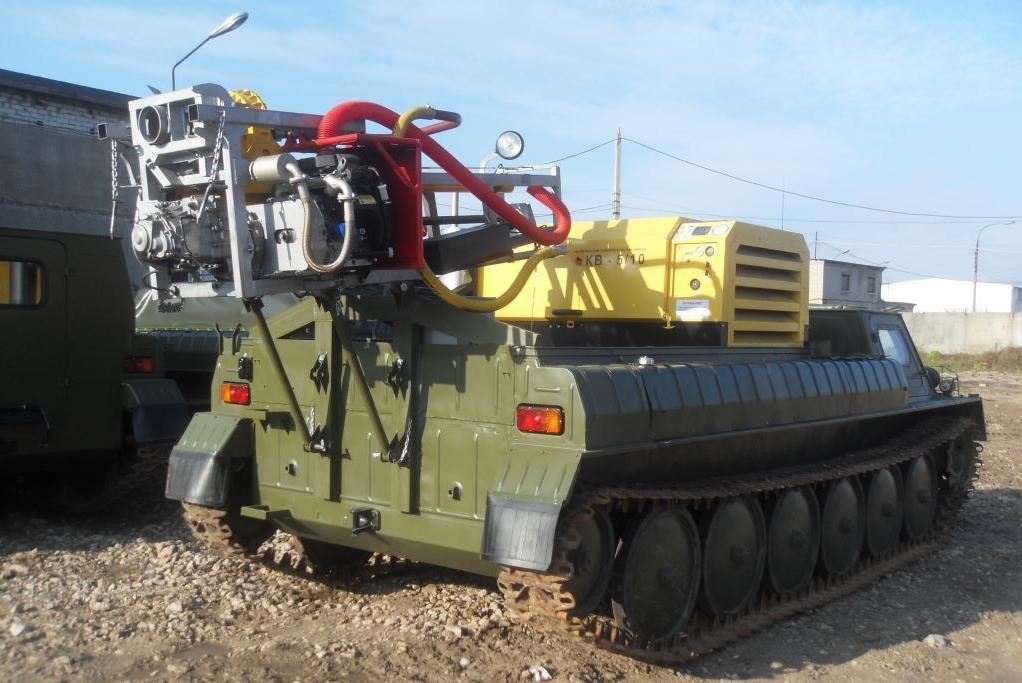

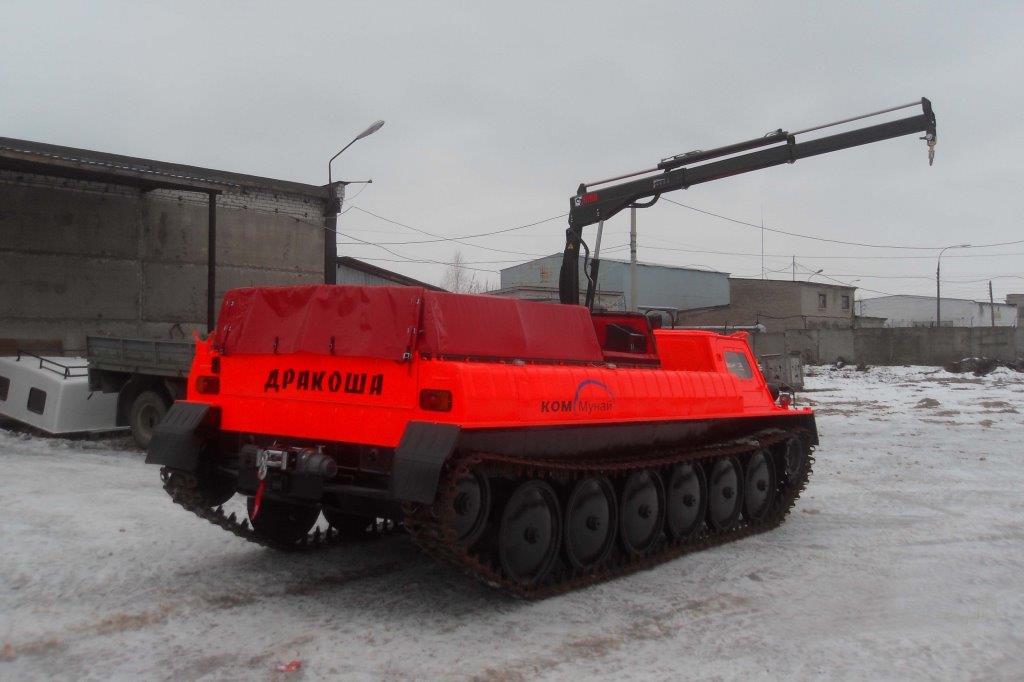

- Установка КМУ, мобильных буровых, мощных генераторов и различного другого оборудования;
- Установка кабины КАМАЗ и многое, многое др
ОРГАНЫ УПРАВЛЕНИЯ
Управление поворотом осуществляется рычагами. Остальные органы управления - автомобильного типа. Механизм поворота состоит из главной передачи и дополнительной передачи (двухступенчатый редуктор), бортовых фрикционов и тормозов, объединённый в моноблоке с главной передачей.
ТРАНСПОРТИРОВАНИЕ

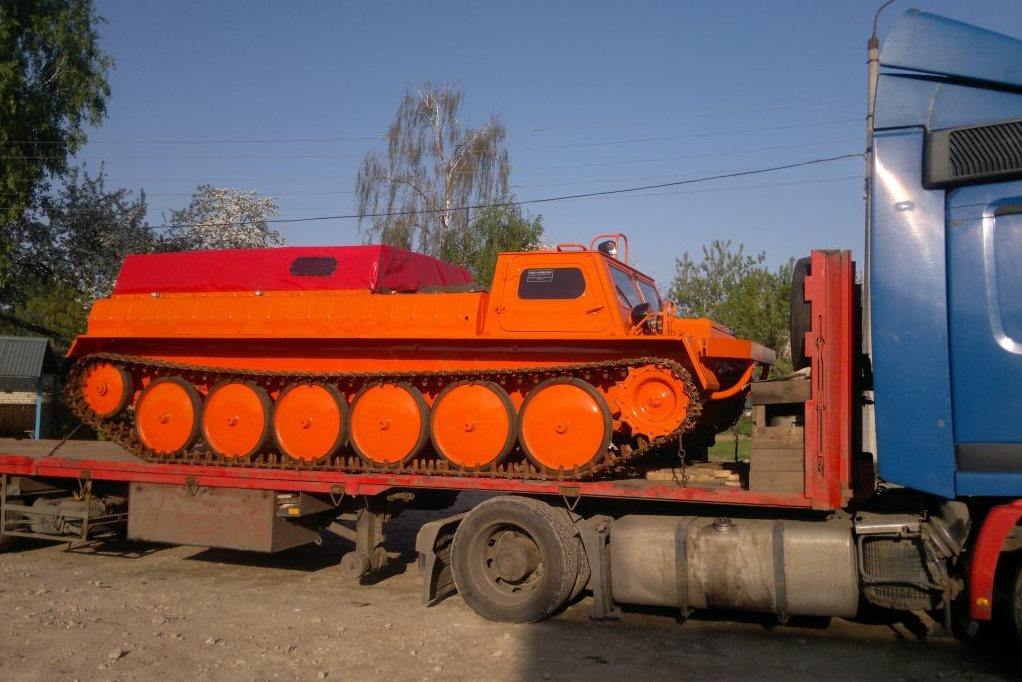

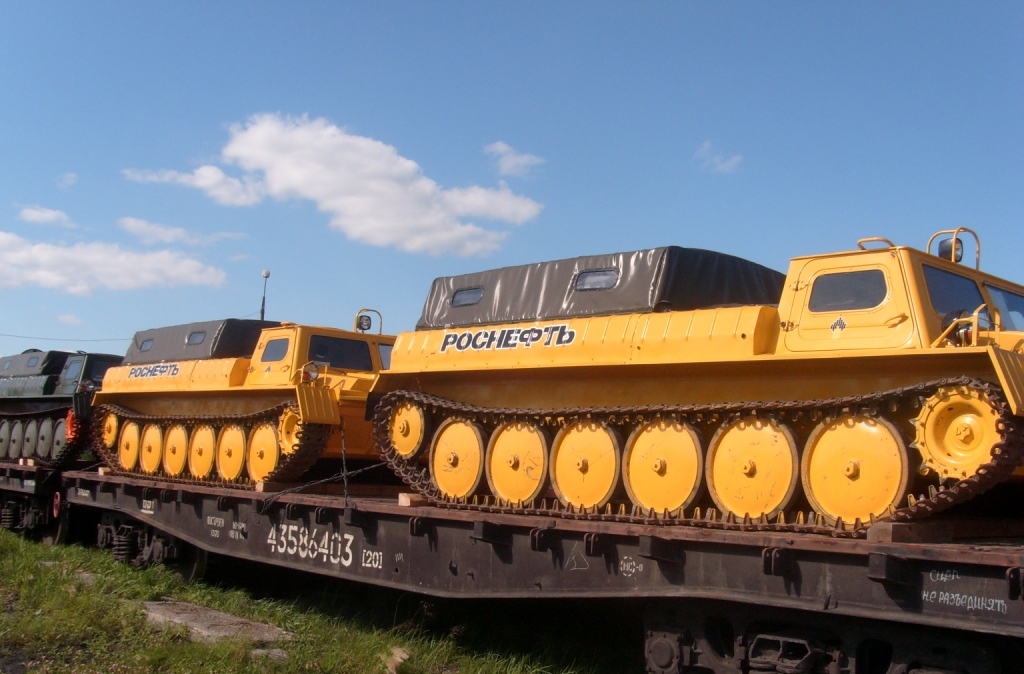

Гусеничный вездеход ГАЗ-34039 на большие расстояния может транспортироваться в кузове автомобиля или прицепа, а также железнодорожным, морским, речным и воздушным транспортом.
Гарантийный срок эксплуатации снегоболотохода – 12 месяцев, при условии, что наработка за этот период не превысила 600 моточасов или 6000 км.
Для управления гусеничными транспортёрами необходимо удостоверение тракториста-машиниста, выдаваемое Гостехнадзором, категории «Е».
В случае заинтересованности просим Вас обращаться по телефону: 8 800 555-05-91 или vezdehod@ooostm.ru.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|---|---|
|
Грузоподъемность
|
1500 |
|
Грузоподъемность
|
2000 |
|
Среднее удельное давление на грунт, кПа ( кг / см² )
|
21,4 (0,214) |
|
Количество посадочных мест в кабине / в салоне / спальных мест
|
12 / - |
|
Габаритные размеры: длина / ширина / высота, мм
|
5720 / 2540 / 2000 |
|
Размеры пассажирского салона: длина / ширина / высота, мм
|
2706 / 1678 / 1600 |
|
База, колея, дорожный просвет, мм
|
3600 / 2160 / 400 |
| СИСТЕМА УПРАВЛЕНИЯ | |
|
Управление поворотом
|
Рычажного типа |
|
Минимальный радиус поворота, м
|
2,2 |
| ЭКСПЛУАТАЦИОННЫЕ | |
|
Максимальная скорость движения по шоссе / на плаву, км в час
|
50 / 4-5 |
|
Ёмкость топливных баков, л
|
370 |
|
Преодолеваемый подъём на твердом сухом грунте, град
|
35° |
|
Допускаемый боковой крен на твердом грунте ( без груза ), град
|
25° |
| ДВИГАТЕЛЬ | |
|
Модель / тип / число цилиндров / мощность / объем
|
Д-245.12 С / Турбодизель / Р 4 / 80кВт (108,8 л.с.) / 4,75 л |
| ТРАНСМИССИЯ | |
|
Сцепление
|
Постоянно замкнутое, сухое, однодисковое |
|
Коробка передач
|
5-и ступенчатая, механическая, синхронизированная |
|
Главная передача
|
Одноступенчатая, коническая, со спиральными зубьями |
|
Бортовые фрикционы
|
Многодисковые бортовые фрикционы, сухие, со стальными дисками |
|
Бортовые передачи
|
Одноступенчатые с цилиндрическими шестернями |
| ХОДОВАЯ ЧАСТЬ | |
|
Подвеска
|
Независимая, торсионная |
|
Ведущие колёса
|
Двухвенечные, цевочного зацепления |
|
Опорные катки
|
Одинарные |
|
Направляющие колёса
|
Подвесные, одинарные |

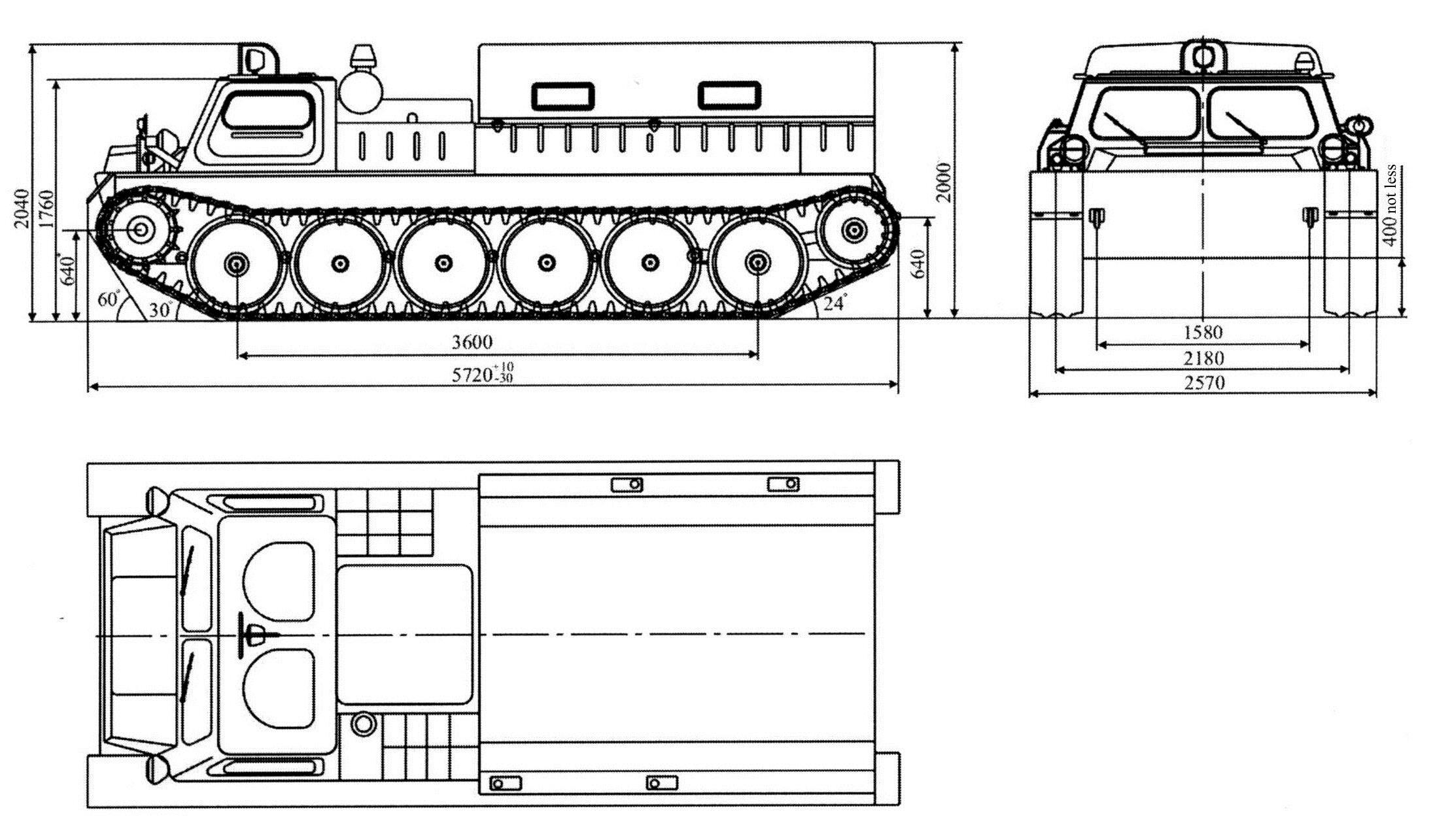

Схема с габаритными размерами
ГАЗ-34039-22 и ГАЗ-34039-23 полностью соответствует требованиям ТР ТС 010/2011 (Технического регламента Таможенного Союза «О безопасности машин и оборудования»).
Типы гусениц
ГАЗ-34039-22: Гусеница РМШ (с резино-металлическим шарниром) и обрезиненной беговой дорожкой, шириной - 390 мм, шагом - 128 мм.
Количество траков - 92. Соединение стальных траков – шарнирное при помощи обрезиненных стальных пальцев (стальная термообработанная арматура с навулканизированными втулками несимметричного профиля). Пальцы запрессовываются (усилие запрессовки около 10 т., при помощи приспособления, входящего в комплект ЗИП) и удерживаются в проушинах трака за счет натяга резины и дополнительного стопорения не требуют. Ресурс – 12 000 км.
ГАЗ-34039-23: Гусеницы ОШ (с открытым шарниром), шириной - 390 мм, шаг - 128 мм.
Количество траков - 92. Соединение стальных кованных траков – шарнирное при помощи металлических пальцев. Пальцы гусеницы с закалкой ТВЧ, имеют с одной стороны высаженные головки, а с другой – канавки, в которые входят стопорные кольца, удерживающие пальцы от выпадения из траков. Ресурс – 6 000 км.
Базовая комплектация
| Модель | ГАЗ-34039-23 (Грузопассажирская, г/п 1,5 т, 12 мест) |
| Кузов | Двухдверная кабина, грузопассажирский отсек - однослойный тент с открывающимся задним бортом |
| Базовый цвет вездехода | Зелёный |
| Аварийно-вентиляционный люк | В кабине водителя - 2 |
| Водооткачивающий насос | 1 (в моторном отсеке) |
| Ремни безопасности | Под заказ |
| Предпусковой подогреватель двигателя | ПЖБ-18 |
| Гусеницы в базовой комплектации | Гусеницы ОШ шириной 390 мм |
| Каток «ледоруб» | для удаления сырого снега и наледи с гусеницы ОШ (под заказ) |
| Электрооборудование | Сеть - 24 В, АКБ 6 СТ-75 (две); гнездо под переноску (24 В) |
| Доп. освещение | Фара-прожектор на кабине водителя, управление из кабины |
| Бревно самовытаскивания | Места крепления, без бревна и без цепи самовытаскивания - под заказ |
| Цепь самовытаскивания | Под заказ |
| Трос | Имеются крепления под трос и трос |
| Варианты комплектаций | По согласованию с Заказчиком |
| Гусеницы РМШ, 390 мм | ГАЗ-34039-22 |
Гусеничные тягачи ГАЗ-34039-22 и ГАЗ-34039-23 Цена и Комплектация уточняется по тел.: 8(800) 555-05-91 (по РФ бесплатно) или по эл. почте vezdehod@ooostm.ru.
Доп. опции
Итоговый перечень опций согласовываются с Заказчиком. Цены рассчитываются на момент утверждения заявки.
| Опции (не входят в базовую комплектацию, устанавливаются за доп. плату) | Примечание |
| КУЗОВ ВЕЗДЕХОДА | |
|---|---|
| Окраска вездехода в выбранный цвет; Нанесение фирменных логотипов | По заказу |
| Дуги безопасности, веткоотбойники из профильной трубы или тросовые | —"— |

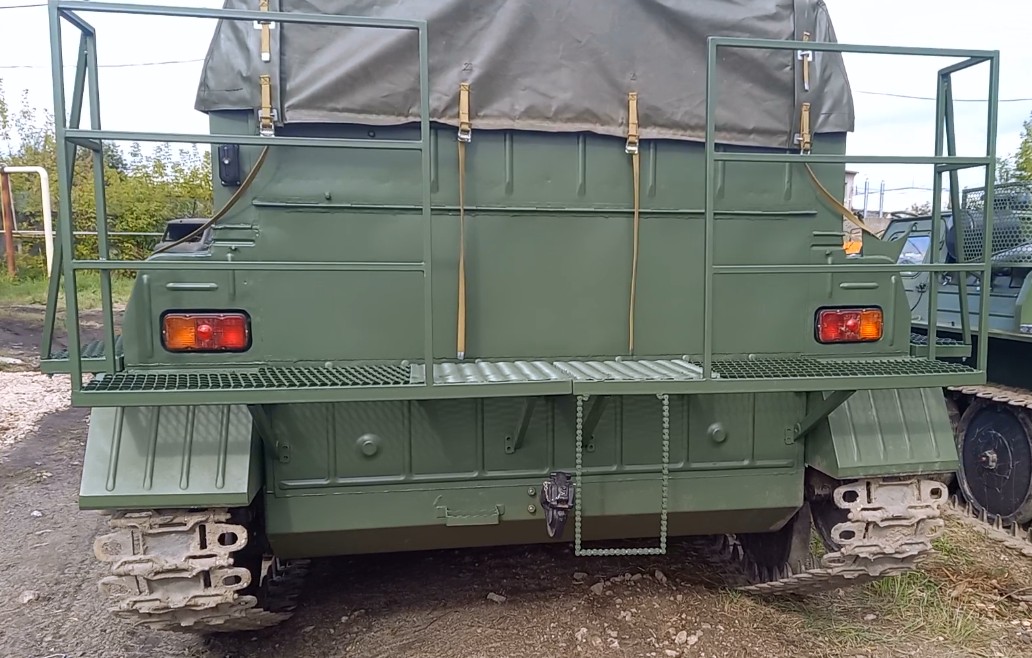

| Багажник с леерным ограждением; Лестницы доступа | —"— |
| Защита стёкол, фароискателей, проблескового маячка от внешнего воздействия | —"— |
| Ящик - пенал, установка крепления под инструмент, трос | —"— |

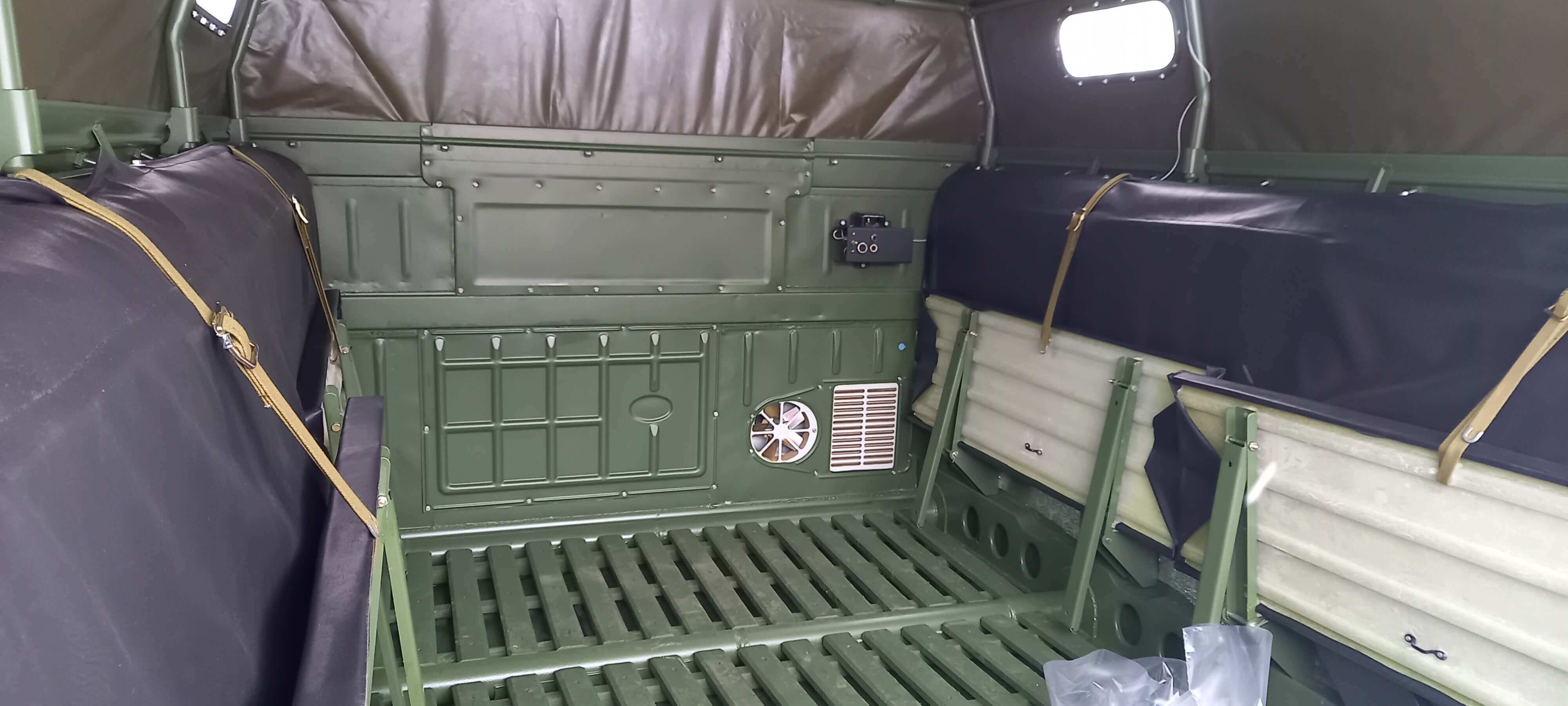

| Переоборудование грузового отсека под пассажирский (лавки или рундуки, утеплённый тент, автономный отопитель салона) | —"— |
| Усиление корпуса (лобовой лист; днища, борта, крыши) | —"— |
| Усиленные торсионные валы | —"— |
| Разварка торсионных труб швеллерами, усиление подвески и ступиц опорных катков | —"— |
| КАБИНА ВОДИТЕЛЯ | |
| Подогрев сидений передних сидений (водитель +пассажир) | —"— |
| Видеорегистратор, "Эра Глонасс", Охранные системы и т.д. | —"— |
| Преобразователь напряжения 220 В | —"— |
| Селекторная связь между кабиной водителя и пассажирским салоном | —"— |
| САЛОН ВЕЗДЕХОДА | |
| Сиденья с подлокотниками, с удобными подголовниками | —"— |
| Ремни безопасности | —"— |
| Кондиционер, Накрышный вентилятор 02-9010-12.00 (с подсветкой) | —"— |
| МОТОРНОЕ ОТДЕЛЕНИЕ | |
| Электрические вентиляторы системы охлаждения ( 2 штуки ) | —"— |
| ОСВЕТИТЕЛЬНЫЕ ЭЛЕМЕНТЫ | |
| Поворотная фара-прожектор с управлением из кабины, Фара-прожектор над задней дверью | —"— |
| Светодиодная балка или доп. фары на крыше и внешнее освещение по периметру машины | —"— |
| ОПЦИИ "СЕВЕР" | |
| Система подогрева дизельного топлива ( подогреватели фильтров, топливозаборников, топливной магистрали) | —"— |
| Автономный отопитель Планар 4 кВТ | —"— |
| Теплошумоизоляция стенок, дверей и потолка 40 мм | —"— |
| ДОП. ОБОРУДОВАНИЕ | |
| Каток («ледоруб», предназначенный для удаления сырого снега и наледи с гусеницы ОШ) | —"— |
| Лебедка (электрическая) в передней, задней части вездехода | —"— |
| Коробка отбора мощности | —"— |
| ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ | |
| Автоматическая система пожаротушения | —"— |
| Искрогаситель | —"— |
Видео
Условия доставки
«Специальные Транспортные Машины» оказывает качественные застрахованные транспортные услуги по доставке снегоболотоходов в любую точку России и за рубеж.
Подробнее о доставке
Перед отгрузкой каждый снегоболотоход проходит предпродажную подготовку: пробег снегоболотохода без нагрузки, пробег с нагрузкой по грунтовым дорогам и слабонесущим грунтам с преодолением небольших водных преград. По окончанию испытаний все узлы вездехода подвергаются ревизии на предмет отсутствия в них влаги и надежности уплотнений и резьбовых соединений, и производится контрольная затяжка резьбовых соединений. И только после предпродажной подготовки мы передаем снегоболотоход Вам. Будем рады сотрудничать с Вами.
